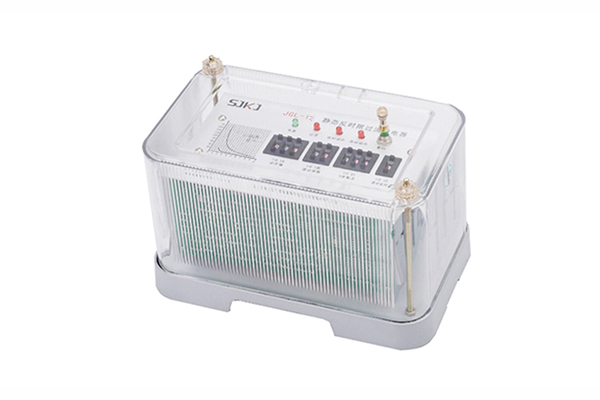

一、JGL-12靜態反時限過流繼電器概述

1、JGL-12系列靜態反時限過流繼電器( 以下簡稱繼電器 )具有反時限特性，用于發電機、變壓器及輸配電系統的繼電器保護裝置中。在設備過 負荷或短路時，能按預定的時限可靠動作，發出信號或切除故障部分。

2、本繼電器為集成電路靜態型繼電器，采用數碼開關整定電流值，直觀方便，改變整定值無須檢驗，整定范圍為2-9.9A級差為0.1A；精度 高、功耗小、動作時間快、返回系數高，是GL- 型過流繼電器理想的更新?lián)Q代產品。

3、本繼電器執行電力行業標準DL478-2001《靜態繼電器保護及安全自動裝置通用技術條件》；機械行業標準JB3346-83《反時限過流繼電器 技術條件》。

二、JGL-12靜態反時限過流繼電器的工作原理

該產品為集成電路帶時限過流繼電器，原理方框圖如圖2所示?？蓪、C二相過流信號同時輸入，二相電流具有相同的整定條件，該繼電器具有自動選擇二相中故障較嚴重的一相作為保護對象并把信號進行運算處理，來決定繼電繼輸出動作情況。繼電器動作后， 有動作指示并記憶故障是A相還是C相特性，便于值班人員進行分析。

三、JGL-12靜態反時限過流繼電器主要技術參數

1、額定值：50Hz交流5A，波形畸變不超過2%。

2、過流整定范圍為2-9.9A(無輔助電源)，級差為0.1A，電流整定值誤差不大于±3％。

3、速動倍數整定范圍為2-9.9倍，級差為0.1倍， 電流速動整定值誤差不大于±3％。 繼電器的速動電流用電流整定值的倍數表示：速動電流=速動倍數×整定電流。

4、速動動作時間：繼電器任一整定點上，在1.2倍速動電流時的動作時間不大于50ms。

5、返回系數：不小于0.9。

6、反時限特性曲線動作方程：

7、反時限特性時間整定誤差：

a) 當 I/Is＜2 時,平均誤差不大于10%；

b) 當 I/Is＞2 時,平均誤差不大于5%+30ms。

8、典型反時限特性，見下表：

9、功率消耗：

額定電流時功率消耗不大于6VA。

10、觸點容量

a、接通容量：在直流電壓不超過250V時，結構1型產品觸點連續接通電流為10A；

b、斷開容量：在電壓不超過250V的感性負荷回路中(L/R=5ms)，結構1型產品分?jǐn)嗳萘繛?0W。

c、過載能力：繼電器的觸點能可靠地?cái)嚅_1.5倍規定容量的電流5次，且觸點的性能仍符合技術標準的要求。

11、 介質強度：

在標準試驗大氣條件下，各導電部分連在一起對外露非帶電金屬部分及外殼之間，應能承受交流有效值2000V/50Hz的試驗電壓，歷時1min，無 絕緣擊穿或閃絡現象。 同一組動、靜觸點之間應能承受交流有效值1000V/50Hz的試驗電壓；歷時1min，無絕緣擊穿或閃絡現象。 不同一組觸點之間應能承受交流有效值2000V/50Hz的試驗電壓，歷時1min，無絕緣擊穿或閃絡現象。

12、 絕緣電阻 在標準試驗大氣條件下，繼電器各導電部分對外露非帶電金屬部分及外殼之間，用開路電壓為500V的測試儀器測其絕緣值，應不小于20MΩ。

工作壽命：繼電器在規定的負荷下為80000次，平均無故障率時間為8萬小時。

四、JGL-12靜態反時限過流繼電器整定方法和使用注意事項

1、起動電流整定：起動電流整定開關為最左一組撥碼開關(共兩個)，左面一個表示1A級，右面一個表示0.1A級。若其值為5和6，則其整定值為5.6A。注意其范圍為無輔助電壓產品2-9.9A，級差是0.1A級。

2、反時限特性曲線K值整定：K值整定開關為最左第三組撥碼開關(共二個)，左邊一個為表示1級；右邊一個表示0.1級。本產品K值整定范圍為0.1~9.9，(舉例)比如其值設定為5.0，過流動作值設定為5.0，輸入實際電流為30A時那么它的延時時間為13.5秒，但其速斷倍數值應設定為3。

3、速動倍數整定：速動倍數選擇開關為左第二組撥碼開關，其范圍為 6倍以上。 2-9.9倍，撥碼左邊一個表示1倍，右邊一個表示0.1倍。當其值為3、0時則為3倍。若設定電流為2.6A，速動倍數為3倍，則當電流達到3×2.6=7.8時，會不經延時而直接動作。注意，無輔助電源產品速 動后斷電方可返回。
